Las torres de refrigeración en un centro de procesamiento de datos son un elemento clave para garantizar su funcionamiento y no comprometer su fiabilidad.
Los CPD son equipamientos complejos que se clasifican conforme a estándares propios según sus niveles de fiabilidad y respuesta a circunstancias imprevistas. Estos centros demandan las más altas tecnologías para su funcionamiento. Tienden a ser cada vez más grandes y su consumo de energía es altamente elevado y costoso.
El calor producido por los equipos que integran un centro de este tipo es uno de los principales problemas con los que lidiar porque el exceso de calor hace peligrar su funcionamiento e impacta negativamente en el rendimiento del equipo acortando su vida útil.
EL RETO
Disipar el calor excedente mediante sistemas de refrigeracion eficientes es vital. Igualmente, el reto del ahorro energético es un objetivo a conseguir y la solución técnica aportada en este proyecto es la refrigeración evaporativa. Una tecnología que permite refrigerar y enfriar con el menor coste e impacto mediambiental en comparación con otros sistemas de enfriamiento.
LA SOLUCION
Para la refrigeración de este centro de procesamiento de datos Torraval Cooling suministra 16 torres de refrigeración de circuito abierto y tiro forzado de la serie CTFP.
Es una torre cuyo entorno más habitual es el industrial, pero en este proyecto su morfologia y diseño (con el equipo mecánico y el ventilador a los pies del equipo), jugó a favor de cara al tratamiento del ruido respecto a torres de enfriamiento de tiro inducido (con el motor en la parte superior). Se colocaron en la azotea de un edificio en pleno núcleo urbano.

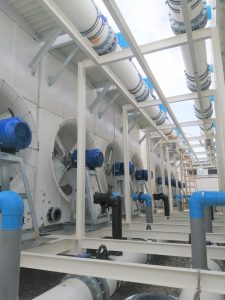

cuerpo inferior de la torre

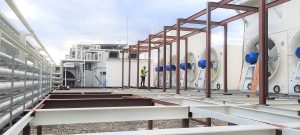

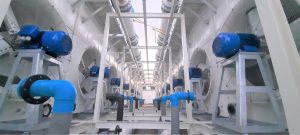

Se buscó este diseño en concreto, y se combinó con una distribución de torres en 2 hileras enfrentadas entre sí para conseguir un apantallamiento acústico natural y un aprovechamiento total del espacio disponible en azotea.
El alcance del proyecto es el suministro de:
• 16 torres de refrigeración CTFP 2436 (CB) 15 kW con relleno laminar.
• 4 escaleras de gato
• 16 pasarelas de mantenimiento y
• 2 pasarelas entre los 2 grupos de torres
Todo ello para garantizar una accesibilidad total en los trabajos de observación, mantenimiento y reparación de los equipos.
RUIDO Y SU TRATAMIENTO
Desde el principio se entendió que, por el contexto y la envergadura del proyecto, el tratamiento del impacto sonoro merecía un capítulo aparte. Durante la fase de estudio y oferta, el ruido y su tratamiento estuvieron muy presentes. Se solicitaron y propusieron materiales fonoabsorbentes y la instalación de paneles acústicos, pero en fase de ingeniería, y dada la incertidumbre que ofrecía el estudio teórico, se decidió esperar a observar el comportamiento acústico del modelo real operando, de cara a cuantificar el ruido con números y curvas isófonas y así optimizar al máximo la solución a aplicar.
SOLUCIONES A MEDIDA

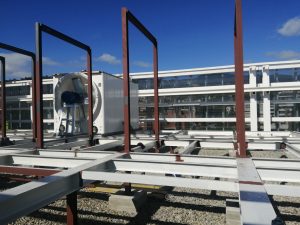

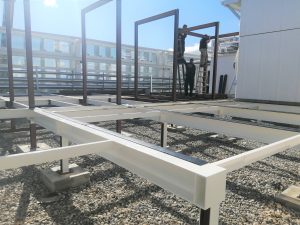

Siempre para lograr máxima eficiencia, el sistema en su conjunto fue levantado en altura para conseguir una correcta renovación del aire a nivel del ventilador de cada torre de refrigeración.
El sistema está también preparado para poder trabajar con variadores de frecuencia que, conectados a un PLC, permiten hacer una gestión de paros/marcha homogeneizando el desgaste de todos los elementos mecánicos por igual.

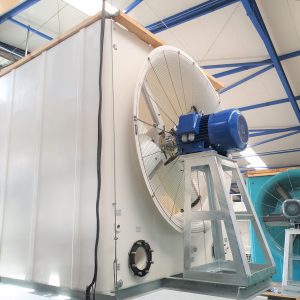

Para una mejor integración en el paisaje urbano, el modelo CTFP 2436 fue customizado utilizando una resina en RAL 9010.
modelo personalizado RAL 9010 en sustitución del tradicional azul Torraval
VENTAJAS
- Refrigeración de un centro de datos con el menor coste energético posible.
- Diseño dirigido a una minoración del ruido.
- Diseño de la instalación aprovechando al máximo el espacio disponible.
- Barandillas, escaleras de acceso y plataformas de mantenimiento para un acceso total durante las maniobras de mantenimiento.
- Personalización para adecuar la instalación al entorno urbano.
