EL RETO
Kimitec, el mayor centro de biotecnología de Europa situado en Vícar, Almería necesitaba instalar un sistema de refrigeración de circuito cerrado de agua, donde el intercambiador de calor de placas hace de elemento de transmisión entre el circuito de torre de enfriamiento y el circuito de los procesos de su planta de síntesis química. Kimitec reinventa la agricultura, permitiendo a los productores de alimentos producir de manera más saludable y con mayor calidad.
En esta nueva planta se buscó integrar todos los equipos de refrigeración evaporativa en un sistema compacto y modular que aglutinase la mayor cantidad de equipos en el mínimo espacio posible.
La instalación y el diseño de la planta requería de una configuración tipo skid donde se incorporasen los diferentes elementos sobre una estructura metálica y que pudiera viajar premontada desde fábrica minimizando así los trabajos a realizar en obra.
LA SOLUCION - Skid hidráulico

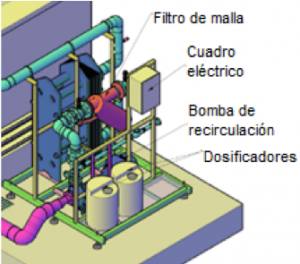

Se aportaron diferentes diseños a la propiedad y una vez evaluado el espacio disponible eligió el que integra en un plano vertical la torre de refrigeración y el skid hidráulico como se puede ver en el esquema.
El skid está compuesto por los siguientes elementos:
- Sistema de bombeo
- Filtro en Y
- Intercambiador de calor de placas.
- Equipos de dosificación química.
- Cuadro de control.
Todo ello montado sobre un bastidor de acero inoxidable que junto a la torre de enfriamiento fabricada en poliester reforzado con fibra de vidrio forman un conjunto que tiene asegurada la durabilidad de la instalación en un entorno agresivo cercano al mar.
EL RESULTADO - Estación de refrigeración o skid
La estación de refrigeración está diseñada como una solución integrada para facilitar la gestión de la torre de refrigeración. Este espacio técnico puede constituir también la superficie de apoyo del equipo de enfriamiento.
La circulación del agua es proporcionada por un sistema de bombeo diseñado para su uso en sistemas de refrigeración. Éste puede estar controlado por un variador de frecuencia que garantiza la flexibilidad de uso, adaptado a las cargas térmicas, lo que supone un importante ahorro de energía, gestión de seguridad y reducción del ruido. El uso electrobombas centrífugas en monobloque, con acoplamiento directo motor-bomba, garantizan una fiabilidad constante.
El sistema de bombeo está equipado con:
- Bomba centrífuga de voluta, no autocebante y de una etapa con puertos de aspiración axial y descarga radial.
- Junta antivibración con cierre de mariposa, válvulas y manómetro para controlar la operación.
- Motor asíncrono refrigerado por ventilador.
El cuadro eléctrico y de control está equipado con:
- Arrancador estático para bomba de recirculación.
- Integración dosificación de químicos.
- Integración de purga por conductividad.
Equipo de purga se realiza mediante una válvula motorizada.
Los colectores de entrega y admisión de gran tamaño y el uso de articulaciones antivibración reducen la turbulencia de flujo al mínimo
La estación también cuenta con servicios eléctricos, como iluminación automática y servicio eléctrico de tomas de corriente.
El skid se ha suministrado ensamblado, insertado en el sistema y montado sobre una sólida base de metal con pies ajustables para su nivelado.
“Desde Kimitec, como project manager de ejecución de proyecto perteneciente a la propiedad, queremos realzar las grandes virtudes demostradas a pie de campo en adaptabilidad en el layout, en la precisión en los spool de montaje, robustez en estructuras del skid, gran tratamiento para zonas de alta salinidad, …… Sin dejar de destacar el gran soporte técnico para la decisión del equipo adecuado según las premisas a cumplir, como el trato cordial y humano en todas sus etapas de implantación, desde desarrollo hasta puesta en marcha. Un equipo muy recomendable. Gracias por la implicación e interés demostrado en nuestro proyecto.”
Pablo Herguido
Head of maintenance
BENEFICIOS PARA EL CLIENTE
- muy elevada eficiencia energética
- optimización de espacios
- reducción de costes operativos
- flexibilidad y adaptabilidad a las cargas
- mantenimiento reducido
- motor silencioso gracias a la alta frecuencia de conmutación
